Prepojenia

V CircuitMacros sú prepojenia medzi prvkami zapojenia zobrazené pomocou príkazu line. Tvar a forma zobrazenia prepojení medzi prvkami sa v čase s vývojom techniky menila. V minulosti sa pri prepojeniach sa kládol dôraz aj na formu zobrazenia ich fyzickej realizácie, ako vidíme na nasledujúcom obrázku, kde je znázornené križovanie neprepojených vodičov oblúkom a zvýraznená spoločná zem, ktorá bývala realizovaná masívnym kovovým rámom zariadenia, táto je zobrazená hrubou čiarou.

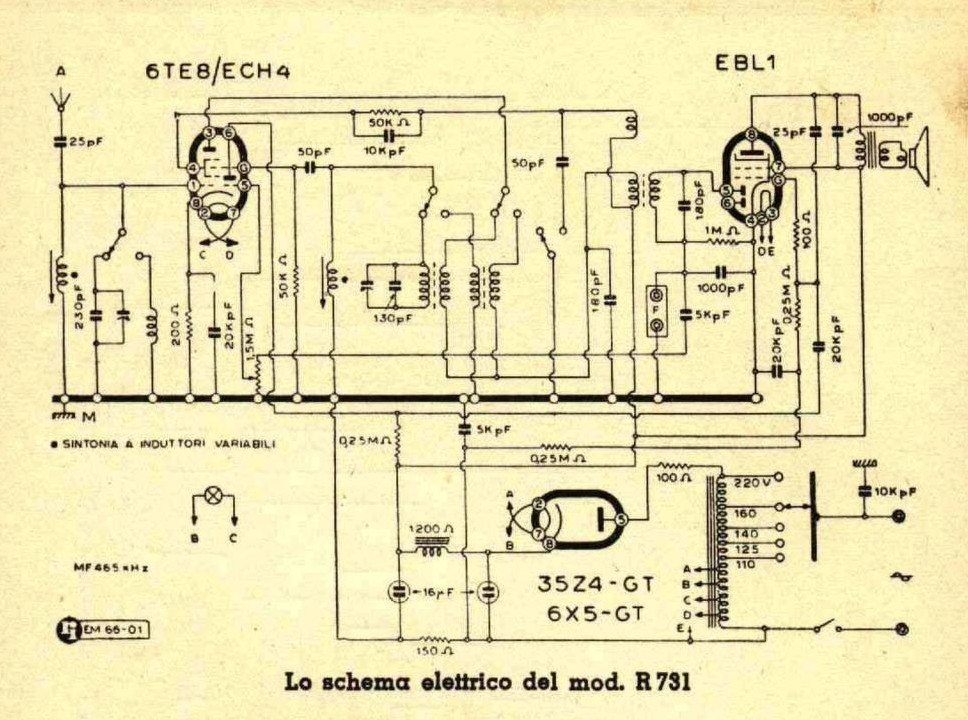

Obr. 28 Zapojenie elektrónkového rádia, zdroj.

Pre kreslenie takejto formy zapojenia môžeme využť makro crossover()

crossover(linespec, [L|R][:line_attributes], Linename1, Linename2, . . .)

parametre:

    linespec           - začiatok a koniec prepojenia
    [L|R]              - smer oblúka
    [:line_attributes] - doplnkové atrubúty (dashed ...)
    Linename1          - referencie na spoje, nad ktorými prechádza prepojenie
    Linename2

Pre nakreslenie hrubšieho zemného vodiča a pripojovacích bodov si vytvoríme vlastné makrá gnd_line() a gnd_dot(), použitie makier zobrazuje nasledujúci príklad

define(`gnd_line',`[ move to ($1,0); linethick_(5);
    L: line to Here + ($1,0); linethick_(); ]')

define(`gnd_dot',`[ C:circle at Here rad 0.09 fill 1; ]')

P1:(1,0.5);    P2:(1,1);   P3:(1,1.5);   DX:(0.5,0)
P4:(0.5, 2.5); P5:(1,2.5); P6:(1.5,2.5); DY:(0,0.5)

LA: line from P1 to P3;
    crossover(from P2-DX to P2+DX,,LA)

LC: line from P4 to P6;
    crossover(from P5-DY to P5+DY,R,LC)

GL:  gnd_line(4) at (3, 0.5);
Q1: line from (3, 1.0) right_ 4;
Q2: line from (3, 1.5) right_ 4;

CR: crossover(from (4,.5) to (4, 2),L,Q1, Q2); { gnd_dot() at CR.s }
TR:  transformer(up_ 1.5,R,4,W,4) with .P1 at CR.n; line from TR.S2 to (TR.S1, TR.P2)
     crossover(from TR.S1 to (TR.S1, (Q2.start+Q1.start)/2),R,Q2);
     line to (TR.S1, Q1.start); dot;

Obr. 29 Vykreslenie časti zapojenia so starším prevedením križovania vodičov.

Pre vykreslenie štandarného spojenie vodičov použijeme makro dot(). Pokiaľ nie je križovanie vodičov nijako označené, predpokladáme že sú nespojené. Parametrami makra môžeme upraviť veľkost spoja, makro bez parametrov vykreslí bod spojenia v preddefinovanom tvare.

dot(at location,radius|keys,fill)

parametre:

    at location  - umiestnenie spojenia
    radius|keys  - parametre spoja, priemer vonkajšej kružnice
    fill         - hodnota 0...1 výplne, 0-čierna, 1-biela

Polohu prepojenia môžeme využiť aj na vyznačenie eletrických veličín v uzle zapojenia.

resistor(2,,E); llabel(,\sf R_1,)
dot "\sf 3.3V" above;
{resistor(down_ 2 ,,E);  llabel(,\sf R_3,)}
resistor(right_ 2,,E);  llabel(,\sf R_2,)

Obr. 30 Zobrazenia napätia v uzle zapojenia.
