Dvojpóly

Základné elektronické komponenty (R,L,C, dióda, zdroje …) sú v CircuitMacros reprezentované ako dvojpóly. Na ich pripojenie do elektrického obvodu sú použité dva uzly. Typ dvojpólu je určený menom a jeho vzhľad je možno meniť parametrami, Obr. 11. Pre každý dvojpól je možné v zapojení zadať jeho meno, hodnotu alebo typ a v prípade potreby aj označenie vývodov. Všeobecný formát makra pre zobrazenie dvojpólov má tvar

[reference:] object([linespec], [parameters ...]);

reference  - označenie objektu pre prístup k jeho parametrom
object     - typ dvojpólu (resistor, capacitor ...)
linespec   - dĺžka prívodov a umiestnenie objektu
parameters - parametre určujúce tvar objektu

Pri použití makra bez parametrov sa vykreslí dvojpól v prednastavenom tvare.

Obr. 11 Príklady dvojpólov.

Základné rozmery a tvar dvojpólov v knižniciach CircuitMacros sú zobrazené na obrázku Obr. 12. Rozmery objektu závisia od aktuálneho nastavenia parametrov prostredia, ktoré sú popísané v kapitole Prostredie.

Obr. 12 Rozmery dvojpólu a jeho atribúty.

Vlastnosti dvojpólov potom popisujú nasledujúce parametre

premenné

  dimen_    - veľkosť prvku určená na základe parametrov kresliacej plochy
  elen_     - dĺžka vývodov prvku, štandardne 1.5*dimen_

atribúty

  .start   - súradnice začiatku vykresľovania prvku
  .centre  - súradnice stredu prvku
  .end     - súradnice ukončenia vykresľovania prvku

Definície najčastejšie používaných dvojpólov - rezistor, kondenzátor, cievka, dióda a zdroj sú uvedené v nasledujúcich kapitolách. Kompletný zoznam makier pre kreslenie dvojpólov a ich parametrov je v dokumentácii.

Rezistor

Makro pre zobrazenie rezistora v CircuitMacros je možné parametrami upraviť pre zobrazenie rôznych typov príbuzných prvkov. Definícia makra pre vykreslenie rezistora

resistor(linespec, n, param, cwidth);

parametre:

    linespec - dĺžka a umiestnenie rezistora

    n        - pocet cyklov rezistora v anglos. zobrazeni (default 3)

    param    - typ rezistora
                E   - box, európske označenie
                ES  - box prečiarknutý
                Q   - posunute anglos. zobrazenie
                H   - štvorcove zobrazenie - výkonovy rezistor
                V   - varistor

    cwidth   - rozmer cyklov rezistora v anglos. zobrazení

Makro bez parametrov vykreslí rezistor s prednastavenými hodnotami ako značku rezistora v anglosaskej notácii, Obr. 13.

R1: resistor;       R2: resistor(3,6,);   R3: resistor(,,Q);   R4: resistor(,,H);
R5: resistor(,,E);  R6: resistor(,,ES);   R7: resistor(,,V);   R8: resistor(3,,E,1.5);

Obr. 13 Vybrané typy rezistorov.

Warning

Medzery pred parametrom makra sú ignorované, v niektorých prípadoch ale môžu byť medzery za parametrom pokladané za súčasť parametra makra. Je preto vhodné zadávať parametre makier bez medzier.

resistor(,, E );       # chyba, ignorovanie parametra E
resistor(,,E);         # správne vykreslenie rezistora

Kondenzátor

Kondenzátor je orientovaný dvojpól, preto okrem jeho typu môžeme parametrom Rev zvoliť jeho polaritu. Pomocou parametrov height a width môžeme upraviť veľkosť a vzdialenosť elektród.

capacitor(linespec, chars, [Rev], height, width)

parametre:

    linespec - dĺžka a umiestnenie kondenzátora

    chars    - typ kondenzátoea
                F or blank: flat plate
                dF flat plate with hatched fill
                C curved-plate
                dC curved-plate with variability arrowhead
                CP constant phase element
                E polarized boxed plates
                K filled boxed plates
                M unfilled boxes
                N one rectangular plate
                P alternate polarized
                + adds a polarity sign
                +L polarity sign to the left of drawing direction

    Rev     - reversed polarity

    height  - defaults F: dimen_/3, C,P: dimen_/4, E,K: dimen_/5

    wid     - defaults F: height*0.3, C,P: height*0.4, CP:height*0.8, E,K: height

Makro bez paramerov vykreslí kondenzátor s prednastavenými rozmermi, Obr. 14.

C1: capacitor;      C2: capacitor(,C,);  C3: capacitor(,E);    C4: capacitor(,K);
C5: capacitor(,M,,0.75, 0.25);
                    C6: capacitor(,P);   C7: capacitor(, CP);  C8: capacitor(,+LC);

Obr. 14 Vybrané typy kondenzátorov.

Cievka

Pri cievke môžeme meniť tvar vinutia, počet závitov, ich veľkosť a môžeme k cievke pridať jadro, Obr. 15.

inductor(linespec, W|L, cycles, M|P|K, loop wid)

    parametre:

    linespec  - dĺžka a umiestnenie cievky

    W|L       - (default narrow), W: wide, L: looped;

    cycles    - number of arcs or cycles (default 4);

    M|P|Kn    - M magnetic core
                P powder (dashed) core,
                K long-dashed core,
                n=integer (default 2) number of corelines named M4Core1, M4Core2

   loop width - default L, W: dimen_/5; other:dimen_/8

Obr. 15 Typy cievok.

Dióda

Dióda je orientovaný dvojpól. Parametrom Rev môžeme otočiť smer diódy. Doplnenie typu diódy písmenom K vykreslí nevyplnenú značku diódy, Obr. 16.

diode(linespec, chars, [Rev][E])

    parametre:

    linespec - dĺžka a umiestnenie diódy

    chars   - typ diódy
                B    bi-directional
                b    bi-directional with outlined zener crossbar
                CR   current regulator
                D    diac
                G    Gunn
                L    open form with centre line
                LE[R]: LED [right]
                P[R] photodiode [right]
                S    Schottky
                Sh   Shockley
                T    tunnel
                U    limiting
                V    varicap
                v    varicap (curved plate)
                w    varicap (reversed polarity)
                Z    zener
                appending K to arg 2 draws open arrowheads;

    Rev|E   -   Rev - reversed polarity, E - zobrazenie púzdra

Makro bez paramerov vykreslí diódu s prednastavenými rozmermi, Obr. 16.

D1: diode;      D2: diode(,S,);    D3: diode(,V);   D4: diode(,v);
D5: diode(,U);  D6: diode(,ZK);    D7: diode(,T);   D8: diode(,,R);

Obr. 16 Vybrané typy diód.

Zdroje

Nápájanie a zdroje napájania sú intergrálnou súčasťou takmer každého elektronicého zapojenia. V CircuitMacros sú definované makrá pre značky štandardných zdrojov ako aj pre batériové napájanie, Obr. 17 a Obr. 18.

source(linespec, chars, diameter, R, attrib, name)

parametre:

    linespec - dĺžka a umiestnenie zdroja

    chars    - typ zobrazenia
                AC  AC source;
                B   bulb;
                F   fluorescent;
                G   generator;
                H   step function;
                I   current source;
                i   alternate current source;
                ii  double arrow current source;
                ti  truncated-bar alternate current source;
                L   lamp;
                N   neon;
                NA  neon 2;
                NB  neon 3;
                P   pulse;
                Q   charge;
                R:  ramp; S: sinusoid;
                SC  quarter arc, SCr right orientation;
                SE  arc, SEr right orientation;
                T   triangle;
                U   square-wave;
                V   voltage source;
                X   interior X;
                v   alternate voltage source;
                tv  truncated-bar alternate voltage source;
                other: custom interior label or waveform;

    diameter - priemer kruhu zdroja

    R        - reversed polarity;

    attrib   - parametre zobrazenia kružnice (farba, výplň ...)

    names    - text v strede kružnice

Najčastejšie používané značky zdrojov sú na obrázku Obr. 17.

Obr. 17 Značky zdrojov.

Značku jednosmerného zdroja vytvoríme pomocou značky prázdneho zdroja a označenie doplníme pomocou makra DCsymbol(), podobnú funkciu má aj makro ACsymbol() pre označenie striedavých veličín. Pre jednosmerné zdroje môžeme použiť aj označenie pomocou makra battery().

DCsymbol(at position, length, height, U|D|L|R|degrees)
ACsymbol(at position, length, height, [n:][A]U|D|L|R|degrees)

  parametre:

    at position     - umiestnenie značky
    length          - velkosť značky
    height
    U|D|L|R|degrees - orientácia
    n:              - počet vlnoviek pri AC značke

battery(linespec,m,R)

  parametre:

    linespec - dĺžka a umiestnenie zdroja
    m        - počet článkov batérie
    R        - otočenie polarity

Použitie makier ACsymbol() a DCsymbol() nie je viazané len na ich použitie so zdrojmi, Obr. 18, značku môžeme využiť aj pri označovaní veličín napr. na svorkách alebo konektoroch. Pretože makrá sa vzťahujú k stredu posledného objektu, pri použití v kombinácii s textom je vhodné text posunúť od stredu doľava pomocou “tvrdej” medzery \, pretože obyčajná medzera je pri renderovaní textu ignorovaná.

source; { ACsymbol(at last [],,,2:R) }
source; { DCsymbol(at last [],,,R) }
battery(,1,R);
battery(,3,);  rlabel(,,+)

"5V \,\," at (Orig+(6,0.75)) rjust;  ACsymbol(at last "" ,,,1:R)
"5V \,\," at (Orig+(6,1.25)) rjust;  DCsymbol(at last "" ,,,R)

Obr. 18 Značky zdrojov s označením typu.

Popis dvojpólov

Pre popis dvojpólov sú definované podporné makrá llabel(), clabel(), rlabel() a dlabel() pre popis posledného uloženého prvku. Pre označenie je možné použiť syntax pre zápis matematických vzťahov LaTeX-u. Text popisu nemusí byť uzatvorený medzi znakmi $...$.

llabel( slabel, xlabel, elabel )  - označenie po lavej strane v smere ukladania
clabel( slabel, xlabel, elabel )  - označenie po pravej strane v smere ukladanie
rlabel( slabel, xlabel, elabel )  - označenie cez stred v smere ukladania
dlabel( long, lat, slabel, xlabel, elabel, [X][A|B][L|R])
                                  - označenie s offsetom voči stredu

slabel       - označenie v bode začiatku prvku
xlabel       - označenie v strede prvku
elabel       - označenie v bode konca prvku
long         - pozdĺžna vzdialenosť od od určenej pozície
lat          - kolmá vdialenosť od určenej pozície

X            - stred prvku
A            - above, text nad zadanou pozíciou
B            - below, text pod zadanou pozíciou
L            - ljust, zarovnanie textu doľava
R            - rjust, zarovnanie textu doprava

Umiestnenie popisu zavisí od aktuálneho smeru ukladania komponentu. rlabel() ukladá text po pravej strane v smere ukladania, Obr. 19. V prípade potreby môžeme modifikovať aj font a veľkosť textu.

R1: resistor(,,);   llabel(a,R_1,b);
C2: capacitor,,C);  llabel( ,C_2, ); rlabel(, 10 \mu F, );
R3: resistor(,,E);  llabel( ,R_3, ); clabel(, $\scriptsize{123}$, );

R4: resistor(,,E);  dlabel(0.75, 0.35, aa ,R_4, bb ,X);
R5: resistor(,,E);  dlabel(0.5, 0.3, aa ,R_5, bb ,L);
D6: diode(2);       llabel( ,\sf D_6,); rlabel(,$\sf \footnotesize{ 1N4007 }$,);

Obr. 19 Makrá pre popis dvojpólov.

Umiestňovanie dvojpólov

Na pracovnej ploche môžeme umiestňovať dvojpóly niekoľkými spôsobmi:

1. Zadaním východzieho bodu kreslenia presunom kurzora:

    move to pos;
    object([length], ... );


2. Zadaním polohy stredu dvojpólu, smeru a velkosti:

    object( at pos [dir [length]], ... );


3. Zadaním smeru, veľkosti objektu a polohy východzieho bodu:

    object( [dir] [lenght] from pos, ... );


4. Pokračovaním od koncového bodu predchádzajúceho objektu:

    object(dir [length], ... );


5. Zadaním koncových bodov dvojpólu:

    object(from pos_A to pos_B);


6. Pomocou makier pre definovanie smeru ukladania objektov:

    Point_(degrees); object;
    point_(radians); object;
    rpoint_(rel linespec); object


Príklady použitia sú na obrázku Obr. 20.

    move to (1,2.5); resistor(2);       # (1)
    resistor(at (2,1.5) right_ 2,,E);   # (2)
    resistor(right_ 2 from (1,0.5))     # (3)

    move to (4,2.5);
RA: resistor(right_ 2);
RB: resistor(down_ 2);                  # (4)
    resistor(from RA.start to RB.end);  # (5)

    move to (7, 1.5);
    Point_(45); resistor;               # (6)
    Point_(-45); resistor;

    move to (7,0);
    rpoint_(up_ 1 right_ 3); resistor;

Obr. 20 Príklady umiestňovania dvojpólov.

Modifikácie dvojpólov

Premenné prvky

Pre zobrazenie premenných prvkov môžeme využiť makro variable().

variable(‘element’,[A|P|L|[u]N]|[u]NN]][C|S],[+|-]angle,length)
variable(,[A|P|L|[u]N]|[u]NN]][C|S],[+|-]angle,length)

    parametre:

    element   - meno makra prvku, na ktorom bude vykreslený typ zmeny

    [A|P|L|[u]N]|[u]NN]][C|S]
              - označenie typu zmeny
                  A - šipka
                  P - potenciometer
                  L - čiara
                  N - parametrická zmena
                 uN
                uNN
                C|S - značka parametra

    [+|-] angle - uhol a smer označenia zmeny,

    length      - dĺžka označenia

Makro môžeme použiť dvoma spôsobmi, Obr. 21:

• s prvým argumentom, v ktorom zadáme makro s parametrami prvky, ktorý chceme označiť ako premenný,

• makro použijeme podobne ako makrá na popis prvkov llabel() …, v tomto prípade ponecháme prvý argument prázdny.

        move to (0,0)
        variable(`R1: resistor(right_ 2,,)',A); llabel(,R_1,); rlabel(a,10,b)

    R2: resistor(right_ 2,,E); variable(,P);    llabel(,R_2,); rlabel(,100,);

        move to (1,1)
    V1: source(up_ 2, AC); variable(,A,,1.5);   llabel(,V_1,);

        move to (3,1)
    C1: capacitor(up_ 2); rlabel(,C_1,); variable(,N,,);


Obr. 21 Zobrazenie premenných prvkov.

Zdrojový kód

Listing 3 : Zdrojový kód k obrázku Obr. 21

.PS
pi=3.14159265359
                        # parametre z PIC (resp. GNU PIC)
scale = 2.54            # cm - jednotka pre obrazok
maxpswid = 30           # rozmery obrazku
maxpsht = 30            # 30 x 30cm, default je 8.5x11 inch
cct_init                # inicializacia lokalnych premennych

arrowwid  = 0.127       # parametre sipok - sirka
arrowht = 0.254         # dlzka


include(lib_base.ckt)

Origin: Here

move to (0,0)
variable(`R1: resistor(right_ 2,,)',A); llabel(,R_1,); rlabel(a,10,b)

resistor(right_ 2,,E); variable(,P);   llabel(,R_2,); rlabel(,100,);

move to (1,1)
source(up_ 2, AC); variable(,A,,1.5);  llabel(,V_1,);

move to (3,1)
capacitor(up_ 2); rlabel(,C_1,); variable(,N,,);

.PE

V analogových zapojeniach bývajú premenné prvky (potenciometre, trimre, kondenzátory) zobrazené s fyzickým zapojen9m vývodov súčiastok tak, ako je to zobrazené na nasledjúcom obrázku. Pri ladiacich kondenzátoroch je zobrazený aj ich vzájomný mechanický súbeh, Obr. 22.

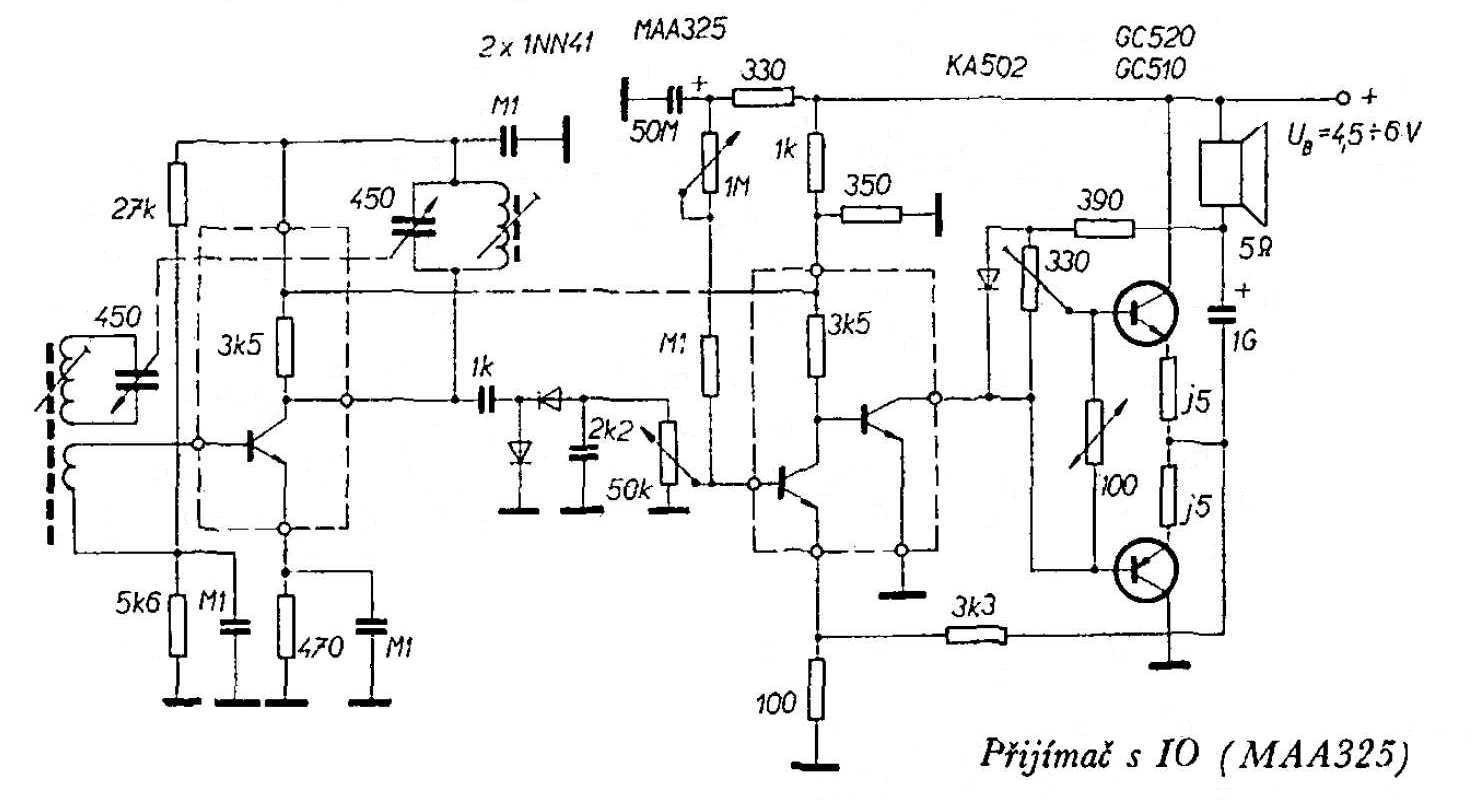

Obr. 22 Použitie premenných prvkov v zapojení rádia s integrovaným obvodom, zdroj Amatérske rádio 1970/9.

Pre zobrazenie upravených premenných prvkov tak ako sú použité v predchádzajúcom zapojení sú v knižnici lib_user definované makrá vres_v() a vcap_v(), Obr. 23.

Obr. 23 Zobrazenie upravených premenných prvkov z knižnice lib_user.

Nasledujúci skript zobrazuje časť zapojenia z predchádzajúceho obrázku Obr. 23, pretože rezistory v zapojení sú mierne dlhšie ako štandardné rezistory v CircuitMacros, bolo pre ich zobrazenie definované nové makro res(), Obr. 24.

define(`res', `ebox($1, 0.8);')

Obr. 24 Použitie premenných prvkov v časti zapojenia rádia.

Zdrojový kód

Listing 4 : Zdrojový kód k obrázku Obr. 24

.PS
pi=3.14159265359
                        # parametre z PIC (resp. GNU PIC)
scale = 2.54            # cm - jednotka pre obrazok
maxpswid = 30           # rozmery obrazku
maxpsht = 30            # 30 x 30cm, default je 8.5x11 inch
cct_init                # inicializacia lokalnych premennych

arrowwid  = 0.127       # parametre sipok - sirka
arrowht = 0.254         # dlzka


include(lib_base.ckt)
include(lib_user.ckt)

VR1: vres_v(1.5,V,R); "\sf 50k" at VR1.w below; {line from VR1.n left_ 1;}
     gnd(0.1) at VR1.R.end
     line from VR1.S right_ 0.5; DT1: dot;
     line 0.25; Q0:circle rad 0.08

T1:  bjt_NPN(1.5,0.8,,N) with .B at last circle.e;
     Q1: circle with .n at T1.E rad 0.08;
     DT2: dot(at T1.C)

T2:  bjt_NPN(0.6,,,N); line from T2.E to (T2.E, Q1.n)
     Q2: circle with .n at last line.end rad 0.08;
     line from T2.C right_ 0.5;
     Q3: circle rad 0.08;
     down_; move to Q2.s; gnd(0.5);

     res(from DT1 up_ 3, E); llabel(,\sf M1,)
VR2: vres_v(1.75,P,L); "\sf 1M" at VR2.w;
     res(from DT2 up_ 1.75, E); rlabel(,\sf 3k5,)
     DT3: dot; {line left_ 3; }; line 0.5;
     Q4: circle rad 0.08;
     line up_ 0.5; DT4: dot;
     {res(right_ 1.5); llabel(,\sf 350,); gnd(0.25, R); }
     res(up_ 1.5); llabel(,\sf 1k,); DT5: dot;

     line from VR2.n to (VR2, DT5); DT6: dot;
     right_;res(from DT5 to DT6,E); llabel(,\sf 330,)
     capacitor(from DT6 left_ 1.2,+K,, 0.4, 0.25); llabel(,\sf 50M,); gnd(.15,L);
     line from DT5 right_ 2;

# IC MAA325 box
    line from Q1.w to (Q0,Q1) then to Q0.s dashed;
    line from Q0.n to (Q0,Q4) then to Q4.w dashed;
    line from Q4.e to (Q3,Q4) then to Q3.n dashed;
    line from Q3.s to (Q3,Q2) then to Q2.e dashed;
    line from Q2.w to Q1.e dashed;

.PE

Prúd dvojpólom

Pre zobrazenie šípky ktorá reprezentuje prúd v prívode prvku môžeme použiť makro b_current().

b_current(label, above_|below_, In|O[ut], Start|E[nd], frac);

    parametre:

        label  - označenie veličiny (prúd ...)

        above_ - poloha označenia
        below_

        In     - smer šípky
        Out

        Start  - súradnica dvojpólu, voči ktorej bude vykreslená šípka a jej smer
        End

        frac  - posun šípky voči zadanej súradnici (Start | End)

Pre znázornenie prúdu vetvou obvodu môžeme zadefinovať podobné makrá l_current() a r_current(), ktoré vykreslia šípku v čiare medzi jej koncovými bodmi, Obr. 25.

l_current(label, above_|below_, frac)
r_current(label, above_|below_, frac)

    parametre:

        label  - označenie veličiny (prúd ...)

        above_ - vertikálna poloha označenia
        below_
        rjust_ - horizontálna poloha označenia
        ljust_

        frac  - poloha šípky medzi koncovými bodmi 0..1, 0.5 - stred

Nasledujúci príklad ukazuje označenie prúdu prvkom a vetvou obvodu. Makrá l_current() a r_current() sú implementované v knižnici lib_user.ckt ako vetvy, neovplyvňujú hodnotu kurzoru Here.

define( `l_current', `{
    S: last line .start;
    E: last line .end;
       ifelse(defn(`p'),  $3, p=0.5,  p=$3)
    C: p between S and E;
       line -> from C+(-arrowht/2,0)  left_  0.01;
      "$ $1 $" at C $2;
}')

R1: resistor(right_ 3,,E);
    llabel(,R_2,); rlabel(,100,);
    b_current(i_{12} );

R1: resistor(right_ 3 at (2.5, 2),,E) ;
    llabel(,R_2,); rlabel(,100,);
    b_current(i_{34}, below_, Out, End, 0.45 );

L1: line from (5,0.5) to (8,0.5) "L1" above;
    l_current(i_{56}, above_, 0.25 );

L2: line from (5,2) to (8,2) "L2" above;
    l_current(i_{78}, below_, 0.75 );

Obr. 25 Zobrazenie prúdu rezistorom a vetvou obvodu.

Zdrojový kód

Listing 5 : Zdrojový kód k obrázku Obr. 25

.PS
pi=3.14159265359
                        # parametre z PIC (resp. GNU PIC)
scale = 2.54            # cm - jednotka pre obrazok
maxpswid = 30           # rozmery obrazku
maxpsht = 30            # 30 x 30cm, default je 8.5x11 inch
cct_init                # inicializacia lokalnych premennych

arrowwid  = 0.127       # parametre sipok - sirka
arrowht = 0.254         # dlzka


include(lib_base.ckt)
include(lib_user.ckt)

Origin: Here

Grid(9, 2.5)
move to (1,0.5)

R1: resistor(right_ 3,,E);
    llabel(,R_2,); rlabel(,100,);
    b_current(i_{12} );

R1: resistor(right_ 3 at (2.5, 2),,E) ;
    llabel(,R_2,); rlabel(,100,);
    b_current(i_{34}, below_, Out, End, 0.45 );

L1: line from (5,0.5) to (8,0.5) "L1" above;
    r_current(i_{56}, above_, 0.25 );

L2: line from (5,2) to (8,2) "L2" above;
    r_current(i_{78}, below_, 0.75 );

.PE

Napätie na dvojpóle

Úbytok napätia na prvku znázorňujeme šipkou umiestnenou paralelne s prvkom. Pre zobrazenie môžeme využiť štandarný príkaz line -> … alebo makrá larrow() a rarrow().

larrow(label, direction);
rarrow(label, direction);

    parametre:

        label  - označenie veličiny (napätie ...)

        direction - smer šipky zadaný ako <- alebo ->

Použitie makier ukazuje nasledujúci príklad, Obr. 26.

S1: source(up_ 2.5, AC); larrow(V_{0}, <-); b_current(i_0, ,Out, End, 0.45 );

R1: resistor(right_ 2.5,, E); larrow(V_{1}, ->); rlabel(,R_1,);
    dot; {tconn(1.5,O); "1" ljust;}

R2: resistor(down_ 2.5,, E); larrow(V_{2}, ->); rlabel(,R_2,)
    dot; tconn(right_ 1.5,O); "2" ljust;
    line to S1.start;

Obr. 26 Zobrazenie úbytku napätia na rezistoroch.

Zdrojový kód

Listing 6 : Zdrojový kód k obrázku Obr. 26

.PS
pi=3.14159265359
                        # parametre z PIC (resp. GNU PIC)
scale = 2.54            # cm - jednotka pre obrazok
maxpswid = 30           # rozmery obrazku
maxpsht = 30            # 30 x 30cm, default je 8.5x11 inch
cct_init                # inicializacia lokalnych premennych

arrowwid  = 0.127       # parametre sipok - sirka
arrowht = 0.254         # dlzka


include(lib_base.ckt)

Origin: Here
move to (1,0.5)
up_
S1: source(2.5, AC); larrow(V_{0}, <-); b_current(i_0, ,Out, End, 0.45 );
R1: resistor(right_ 2.5,, E); larrow(V_{1}, ->); rlabel(,R_1,);
    dot; {tconn(1.5,O); "1" ljust;}
R2: resistor(down_ 2.5,, E); larrow(V_{2}, ->); rlabel(,R_2,)
    dot; {tconn(right_ 1.5,O); "2" ljust;}
    line to S1.start;
.PE
