Prehliadač F3D #

Programč F3D je univerzálny open-source prehliadač 3D dát podporujúci množstvo formátov. Prehliadač je možné používaž ako webovú aplikáciu alebo ako štandardnú aplikáciu. Inštalácia je možná zo stránok projektu alebo z repozitárov distribúcií, pre operačné systémy založené na distribúcii Ubuntu

sudo apt-get install f3d

Programu je možné používať ako prednastavený systémový prehliadač pre súbory .step a .stl alebo je ho možné spustiť z konzoly

f3d --watch --background-color 1,1,1 --grid=1 --axis=1 --grid-absolute --up +z  <file_name>.step

Parameter –watch umožní automatické obnovenie zobrazovaného objektu pri zmene zobrazovaného súboru. Pretože knižnica Stemfie-X vytvára primárne objekty v rovine XY, parameter –up +z definuje orientáciu mriežky a smer pohľadu. Ovládanie programu je jednoduché, on-screen help sa vyvolá klávesou h.

Konfiguráciu programu je možné uložiť do konfiguračného súboru config.f3d

[
  {
    "options": {
      "background-color": "1,1,1",
      "color": "0.39, 0.58, 0.92",
      "anti-aliasing": true,
      "watch":1,
      "axis": true,
      "grid": true,
      "up": "+z",
      "grid-absolute":true
    }
  }
]

Program spustíme s parametrom s cestou ku konfiguračnému súboru a menom zobrazovaného súboru

f3d --config=./config.f3d <file_name>.step
_images/f3d.png

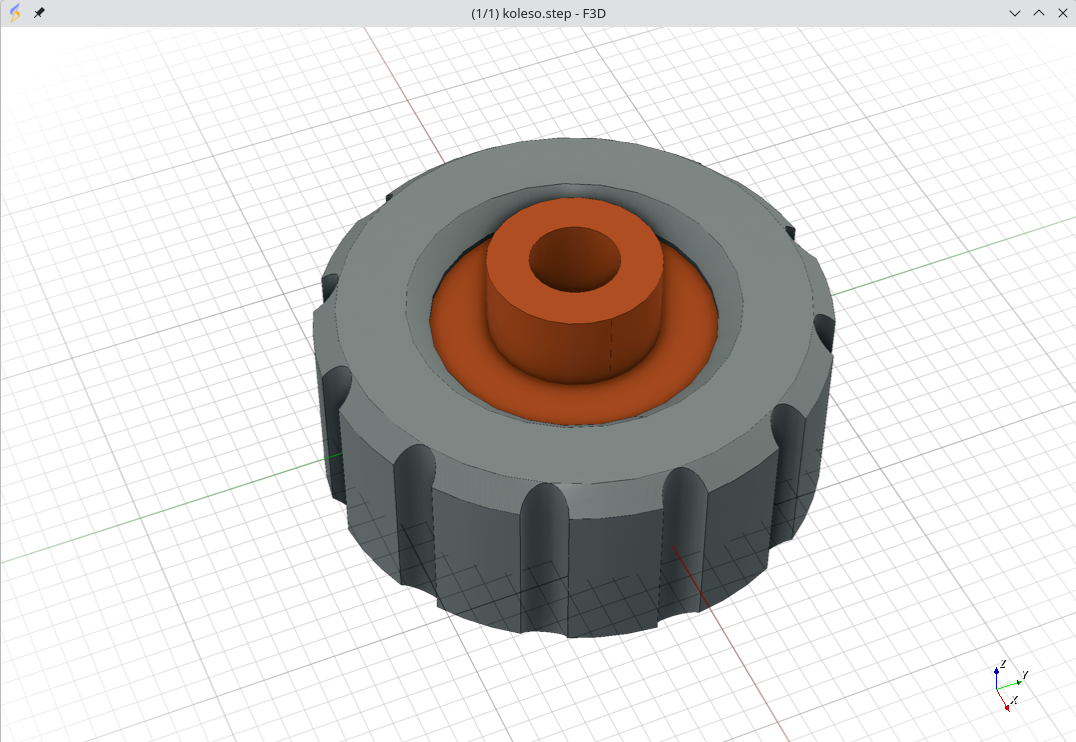

Obr. 54 Vizualizácia súboru vo formáte STEP v programe f3d#
