Kladky

Kladky #

_images/banner.png

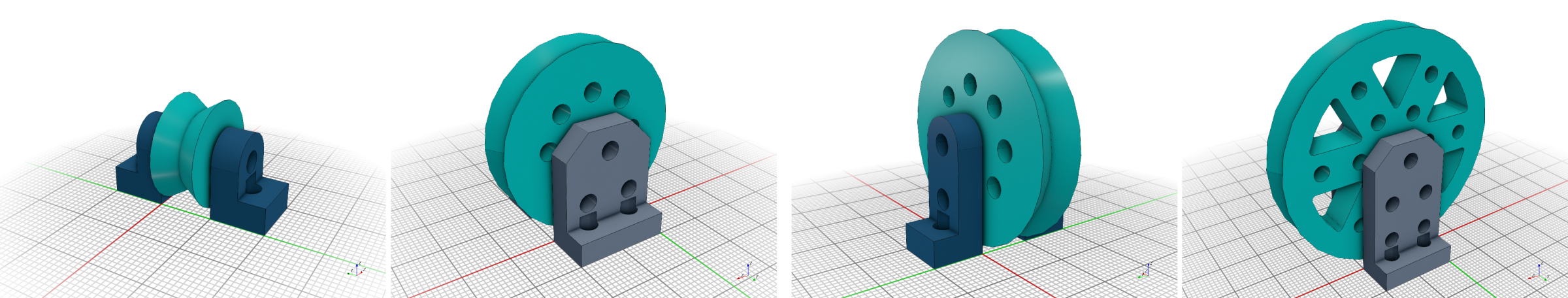

_images/image_pulley.png

Kladky sú konštrukčnými prvkami pre tvorbu jednoduchých strojov (jednoduchá kladka, kladkostroj) a lanových prevodov.

Funkcie #

Knižnica obsahuje základné veľkosti kladiek a držiakov.

Pulley_A(diam, thick, dp)
Pulley_B(diam, thick, dp, dh, rh)
Pulley_C(diam, thick, dp, dh, rh)

Parametre       Default   Popis
--------------------------------------------------------------
diam                      priemer kladky
thick           1         hrubka kladky
dp              1/2       zahlbenie kladky (vnutorny priemer)
dh              1/4       hrubka nosnej vyplne kladky
rh              [1]       pole priemerov otvorov

Pulley_Holder_A(height)   držiak o šírke 1BU
Pulley_Holder_B(height)   držiak o šírke 2BU

Značenie dielov #

pulley_t_dd_hh

t  - typ kladky
     A - jednoduchá plná kladka pre menšie priemery
     B - odľahčená kladka pre väčšie priemery
     C - odľahčená kladka s lúčmi pre veľke priemery

dd - priemer hladky
hh - hrubka kladky

pulhold_t_nn

t  - typ držiaka
hh - výška držiaka

Príklady použitia #

p0 = Pulley_A(2,1)        # pulley_A_02_01
_images/img_0540a.png

Obr. 47 Jednoducha plná kladka#

p1 = Pulley_B(3,1)        # pulley_B_03_01
_images/img_0540b.png

Obr. 48 Odľahčená kladka#

p1 = Pulley_B(3,1)        # pulley_B_03_01
_images/img_0540c.png

Obr. 49 Odľahčená veľká kladka#
