Parametre #

Vlastnosti dielov stavebnice STEMFIE-X definuje základná jednotka BU (Basic Unit) a priemer montážnych otvorov HR (Hole Radius). Rozmery dielov sú udávané v násobkoch alebo podieloch BU.

_images/brace_rozmery.png

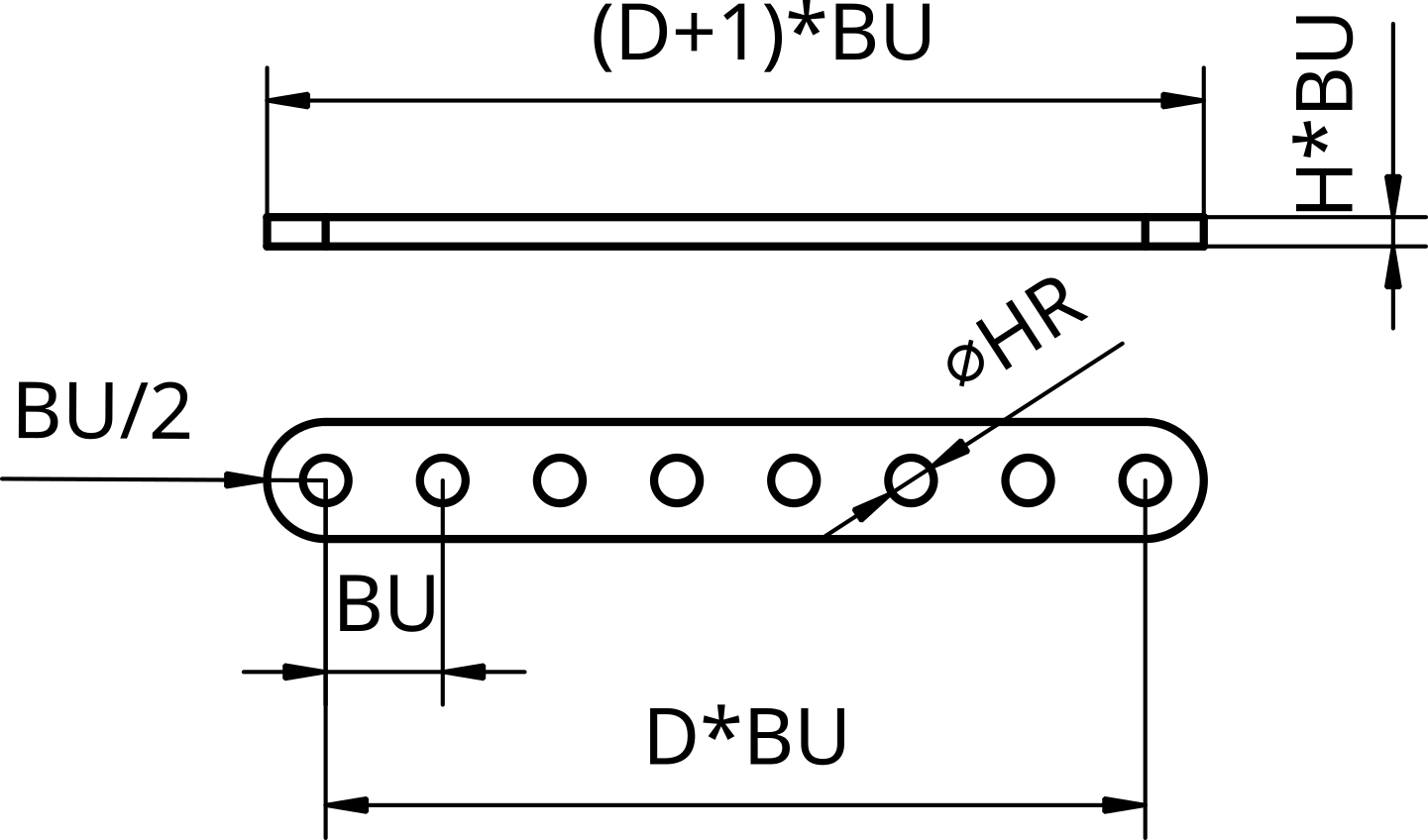

Obr. 4 Základné parametre dielov (spojka, D=8, H=1/4).#

Na rozdiel od stavebníc, ktoré majú diely z plechu, musíme pri našich konštrukciách uvažovať hrúbku dielov. Štandardné parametre dielov sú definované ako

  • veľkost BU je 10mm

  • priemer montážnych otvorov HR je 4mm

  • priemer otvorov pre osi a hriadele HRX je 4.1mm

  • veľkost dielov D je celočíselná v násobkoch 1,2 … BU

  • hrúbka dielov H je 1, 1/2, 1/3, 1/4 BU

Pre jednoduchšiu orientáciu sú diely stavebnice označené typom, ktorý vychádza z ich tvaru a rozmerov, napríklad zobrazená spojka má označenie brace_B_08.

Úpravy štandardných parametrov

Pri vytváraní podkladov pre 3D tlač pomocou s využitím knižnice Stemfie-X možeme zmenou hodnôt premenných BU, HR a HRX upraviť vlastnosti a rozmery dielov stavebnice. Napríklad ak chceme pre spájanie dielov využiť skrutky, ktoré si v dieloch “vyrežú” vlastný závit, je vhodné hodnotu HR zmeniť na veľkosť 3.85mm.

3D Tlač #

Doporučené parametre 3D tlače upravte podľa vašej tlačiarne a použitého materiálu. Diely stavebnice sú v tejto pulikácii generované vo formáte .step alebo .stl, pre ich tlač použite programové vybavenie doporučované výrobcom tlačiarne.

  • materiál PLA

  • hrúbka vrstvy 0.2mm, bez podpier

  • perimeter 4x

  • výplň 15%

  • teplota a rýchlosť tlače podľa doporučenia výrobcu filamentu

_images/slicer.png

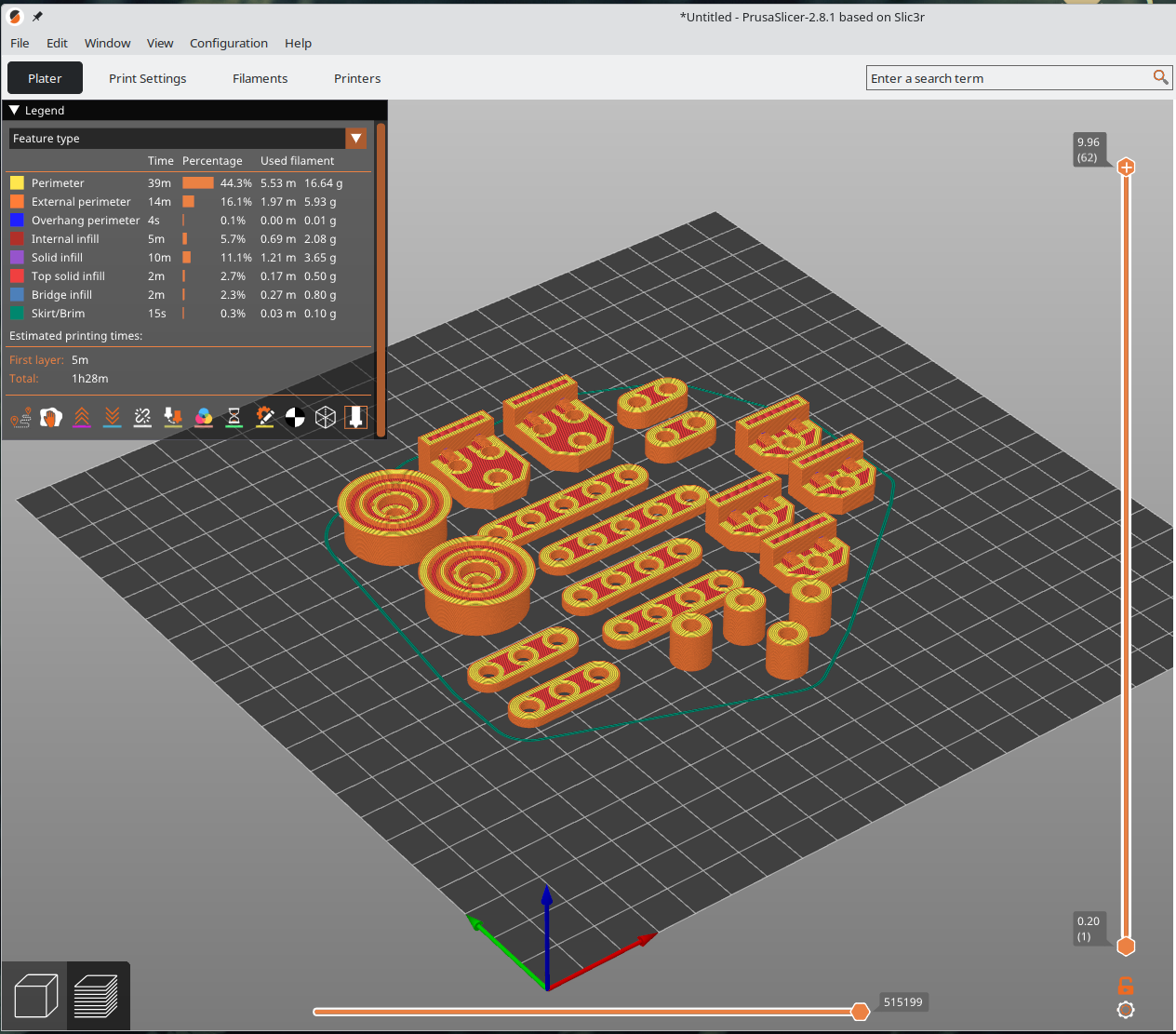

Obr. 5 Príprava tlače dielov stavebnice.#

Prehľad dielov stavebnice #

Sada základných typov dielov stavebnice pre konštrukcie v Stemfie-X je vygenerovaná vo formáte .step a .stl pripravených pre 3D tlač. Súčasťou stavebnice sú knižnice pre programovací jazyk Python, v ktorom je možné vytvárať si vlastné verzie dielov stavebnice.

Spojky #

Spojky (Brace) sú základným typom dielov stavebnice, slúžia na spájanie častí konštrukcie, konštrukcie nosníkov a podpôr. V závislosti od použitia môžu mať rôzny tvar, hrúbku a počet montážnych otvorov. V niektorých prípadoch môžu byť dva lebo aj viacej otvorov nahradených montážnou štrbinou.

_images/image_brace.png

Obr. 6 Prevedenia spojok.#

Nosníky #

Nosníky (Beams) slúžia na konštrukciu nosných prvkov konštrukcií, základových platní a konštrukčných prvkov tam, kde sa vyžaduje zvýšená pevnosť alebo nosnosť.

_images/image_block.png

Obr. 7 Rozne prevedenia blokov.#

Kladky #

Kladky a držiaky kladiek slúžia na konštrukciu jednoduchých strojov, lanových prevodov a kladkostrojov.

_images/image_pulley.png

Obr. 8 Kladky a držiaky kladiek.#

Ozubené kolesá #

Ozubené kolesá sú základom pre konštrukciu prevodoviek k motorom a servám.

_images/gears_demo.png

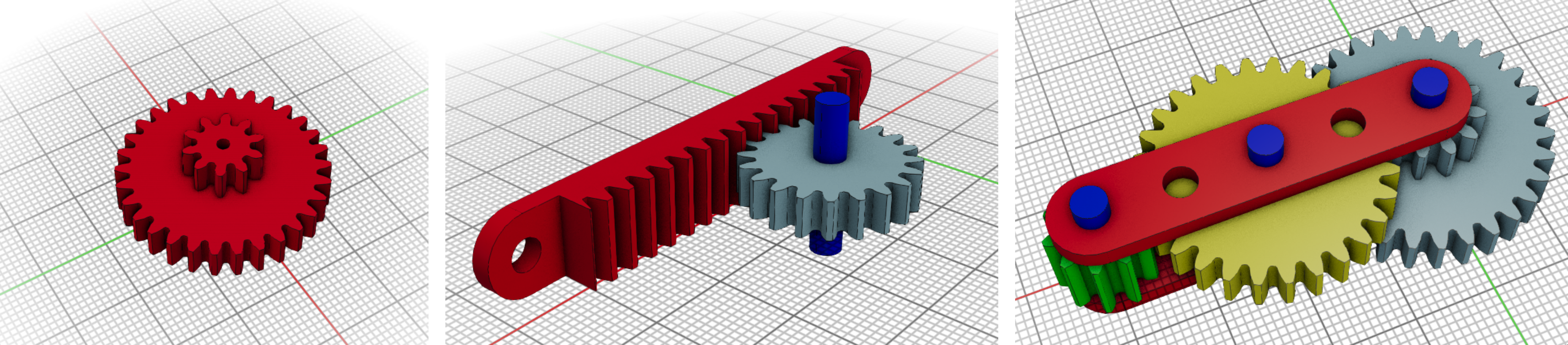

Obr. 9 Ozubené kolesá#

Základné bloky #

Základné bloky sú podkladom pre konštrukciu vlastných neštandardných prvkov stavebnice.

_images/image_base.png

Obr. 10 Základné bloky#
