Nosníky

Nosníky #

_images/banner.png
_images/image_block.png

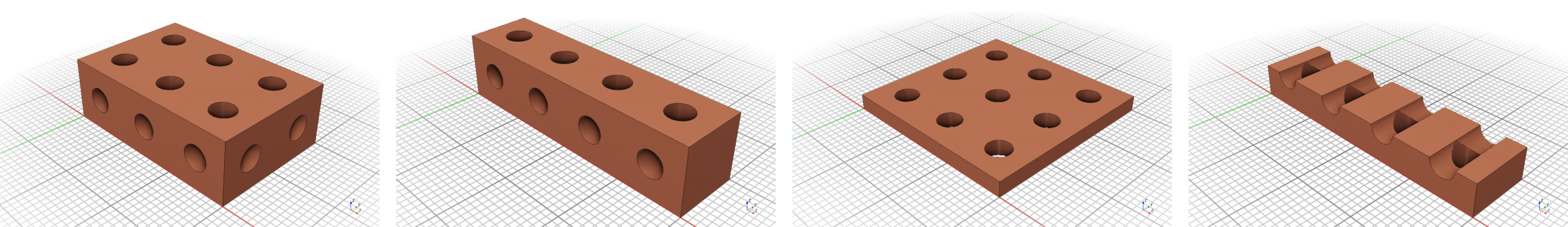

Nosníky (Baems) sú druhým základným typom dielov v Stemfie-X primárne určené pre použitie ako nosníky a platne. Verzie U, L a H je možné využiť ako základ pre menšie konštrukcie.

Funkcie #

Základným typom je jednoduchy nosník (Beam_Block), odvodenými typmi sú verzie U, H, L.

Beam_Block([x,y,z], center)
Beam_Block(d, center)
Beam_U_Block(x,y)
Beam_H_Block(x,y)
Beam_L_Block(x,y)

Parametre       Default   Popis
--------------------------------------------------------------
d               1         rozmery v počte otvorov
x,y,z           1         rozmery
center          True      poloha v strede súradnicovej sústavy

Značenie dielov #

block_t_xx_yy_zz_hhh    basic form
block_t_xx_yy           abbreviated forms
block_t_xx

t  - block type                               xx,yy,zz - block dimension
     B - simple beam                                     01 =   1 BU
     U - beam block modifications                        ...
     H                                                   10 =  10 BU
     L                                                   12 = 1/2 BU
     X - user defined non standard block                 14 = 1/4 BU

hhh - holes configuration in x y z directions
    000 - no holes
    100 - holes in x direction
    ...
    111 - holes in all directions

block_B_xx_yy_zz_hhh
block_H_xx_yy_hx_hy
block_U_xx_yy_hx_hy
block_L_xx_yy_hx_hy

Použitie #

Jednoduché nosniky #

b1 = Beam_Block(7)
_images/block_b0.png

Obr. 37 Jednoduchý lineárny blok - block_B_07#

b1 = Beam_Block([3, 3, 2])
_images/block_b1.png

Obr. 38 Blok s montážnymi otvormi vo všetkých smeroch - block_B_03_02_02.#

b2 = Beam_Block([4, 3 ,1/2], [False, False, True])
_images/block_b2.png

Obr. 39 Platňa 4x3BU - block_B_04_03_12_001.#

Kombinované nosniky #

b4 = Beam_U_Block(4,3)
_images/block_b4.png

Obr. 40 Blok U - block_U_04_03.#

b5 = Beam_H_Block(4,3)
_images/block_b5.png

Obr. 41 Blok H - block_H_04_03.#

b6 = Beam_L_Block(7,2,1/4, 1/2)
_images/block_b6.png

Obr. 42 Blok L - block_L_07_02_14.#
