Ako na to

Pri návrhu našej konštrukcie sme zistili, že potrebujeme spojku v tvare T o hrúbke 1/4 BU. Pri návrhu môžeme ako pomôcku na náčrty používať štvorčekový papier s rastrom 5mm (BU/2), na ktorom získame predstavu o skutočnej veľkosti dielov.

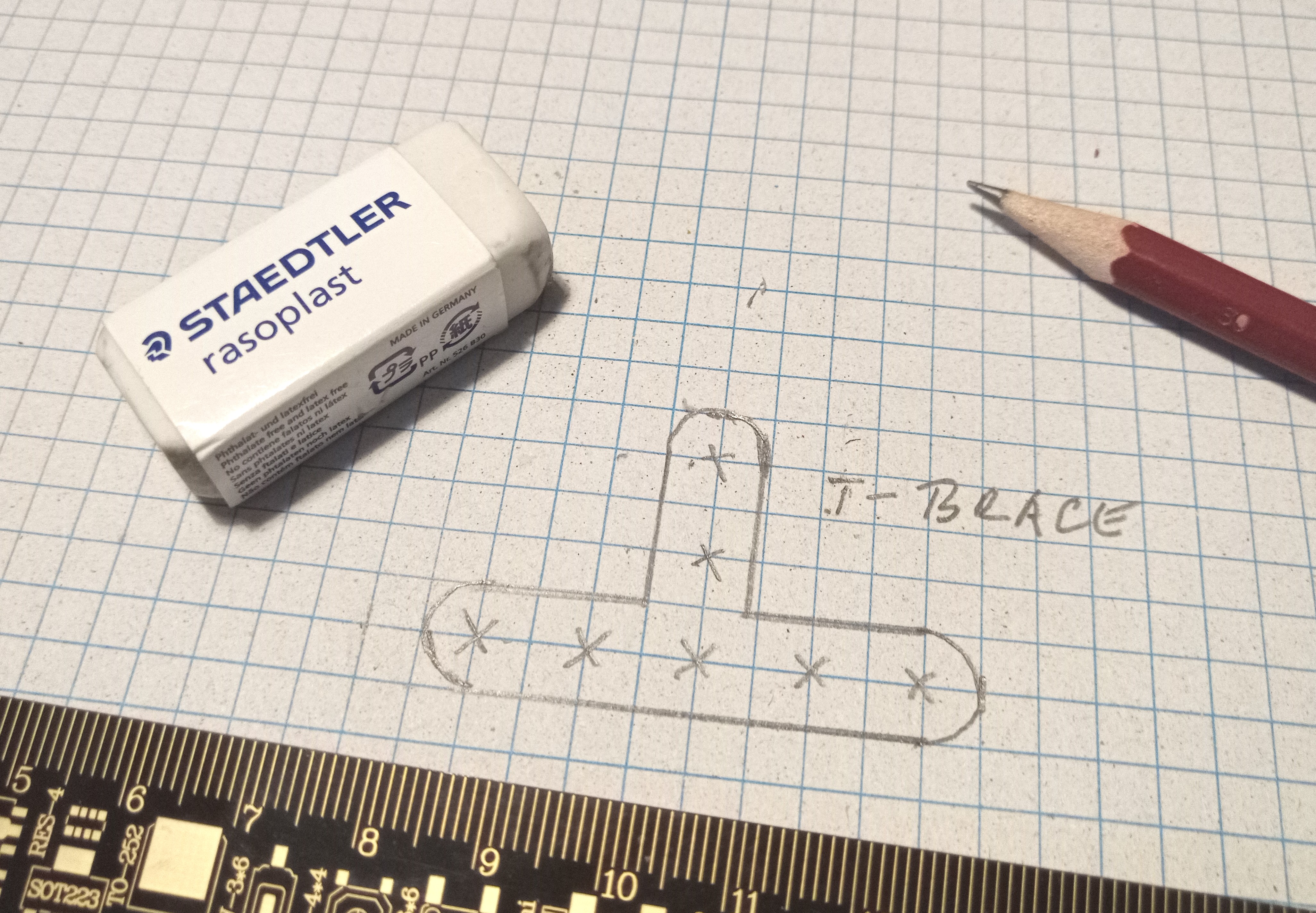

Obr. 24 Náčrt dielu na štvorčekovom papieri.

Náš diel do stavebnice “vyrobíme” naprogramovaním v jazyku Python s použitím knižníc pre projektovanie dielov. K výrobe dielu potrebujeme

• elementárne znalosti informatiky a programovania, najlepšie v Pythone (súbor, adresár, spustenie programu, základné syntaktické konštrukcie, práca s knižnicami)

• nainštalovaný editor CQ-Editor s knižnicou CadQuery a v pracovnom adresári rozbalenú knižnicu pre Stemfie-X podľa návodu

• nainštalované programy pre prehliadanie podkladov pre 3D tlač a generovanie dát pre tlačiareň

• znalosť práce s 3D tlačiarňou

Návrh dielu

Pri návrhu dielu postupujeme podľa nasledujúcich bodov

• vytvoríme si pracovný adresár a rozbalíme do podadresári ./lib knižnicu pre návrh dielov

• spustíme editor CQ-Editor, vytvoríme nový súbor (File -> New) a uložíme (File -> Save) ho do pracovného adresára

• vytvoríme program pre návrh dielu

Listing 1. Prvý program

from lib import *            # import kniznice Stemfie-X
b1 = Brace(5)                # vytvorenie spojky o velkost 5BU v rovine XY
b2 = Brace(3).Rz().BU_Tx(2)  # vytvorenie spojky 3BU
                              # Rz()      - otocenie o 90 stupnov okolo osi Z
                              # BU_Tx(2)  - posun v smere osi X o dlzku 2BU
b1 = b1.U([b2])              # U() union - zjednotenie (spojenie) objektov
show_object(b1.obj)          # zobrazenie dielu v CQ-Editor
b1.export_step('part_b1')    # vygenerovanie podkladov pre tlac vo formate STEP

Program spustíme pomocou zelenej šípky v záhlaví editoru alebo klávesou F5. Osi súradnicovej sústavy sú zobrazené v pravom dolnom rohu okna prehliadača. Pre zobrazenie chybových hláseni pri preklade treba mať aktivovanú voľbu Current tracebak vo voľbe View.

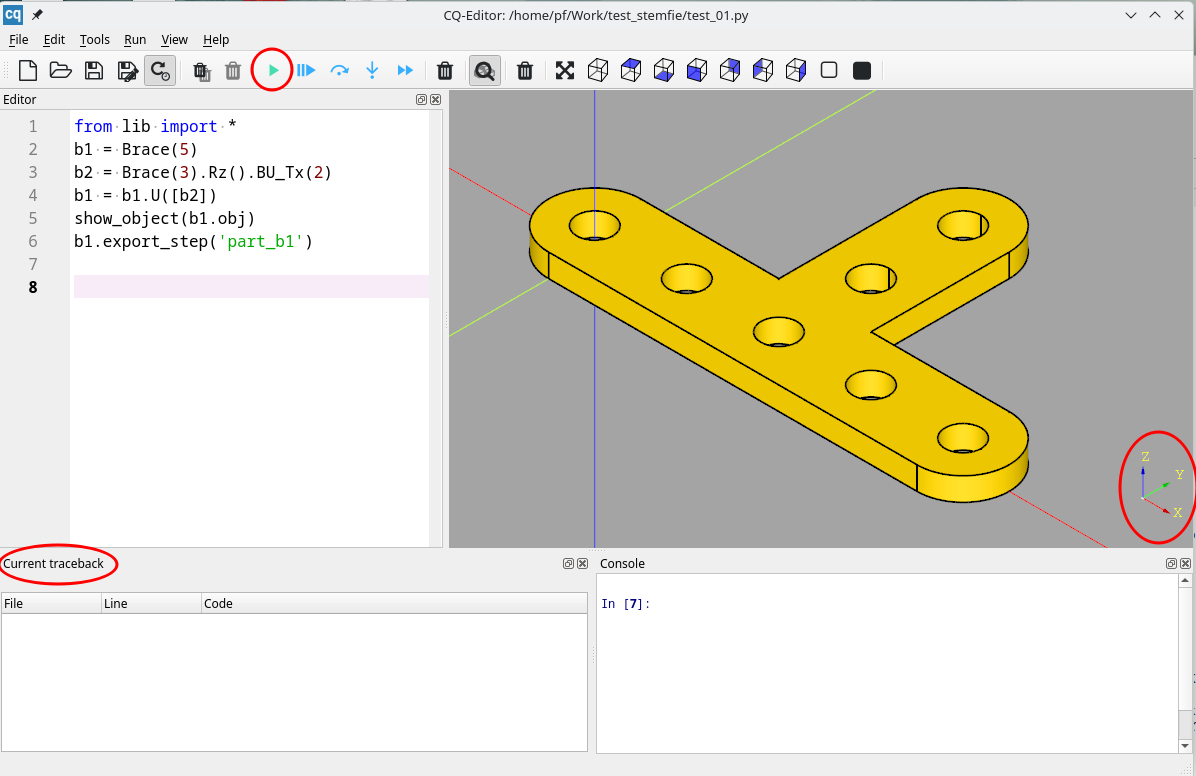

Obr. 25 Návrh dielu v CQ-Editore.

Zdrojové kódy

V tejto publikácii budeme zobrazovať zdrojové kódy príkladov bez príkazov pre import Stemfie-X knižníc lib a príkazov na export a zobrazenie objektov

  b1 = Brace(5)
  b2 = Brace(3).Rz().BU_Tx(2)
  b1 = b1.U([b2])

Príkazy na zobrazenie objektov sa líšia podľa použitého editora a príkazy na export objektov sa používajú v závislosti od kontextu príkladu.

Export podkladov pre tlač

Program vygeneruje príkazom b1.export_step(‘part_b1’) podklady pre tlač vo formáte STEP. Tento formát je bezstratový, obsahuje vnútornú štruktúru objektu a vygenerované dáta je možné používať v kompatibilných CAD systémoch, napríklad FreeCAD.

Podklady je možné vygenerovať aj vo formáte STL príkazom b1.export_stl(‘part_b1’), ktorý je tak isto možné použiť pre 3D tlač, formát STL je stratový, obsahuje len vonkajšie plochy objektu.

Exportované dáta môžeme prehliadať vo vhodnom prehliadači, napríklad f3d

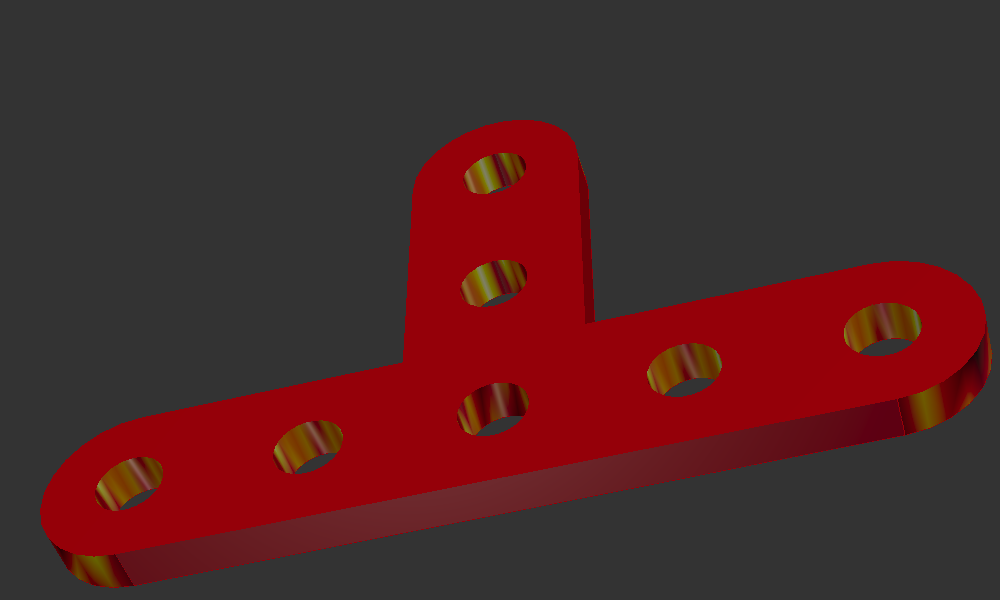

Obr. 26 Prehliadanie vygenerovaných dát v prehliadači f3d.

3D Tlač

Vytvorené dáta spracujeme programom pre generovani povelového kódu pre 3D tlačiareň (gcode). Presný postup závisí od použitej tlačiarne, na obrázku je spracovanie podkladov pre tlač pomocou programu PrusaSlicer.

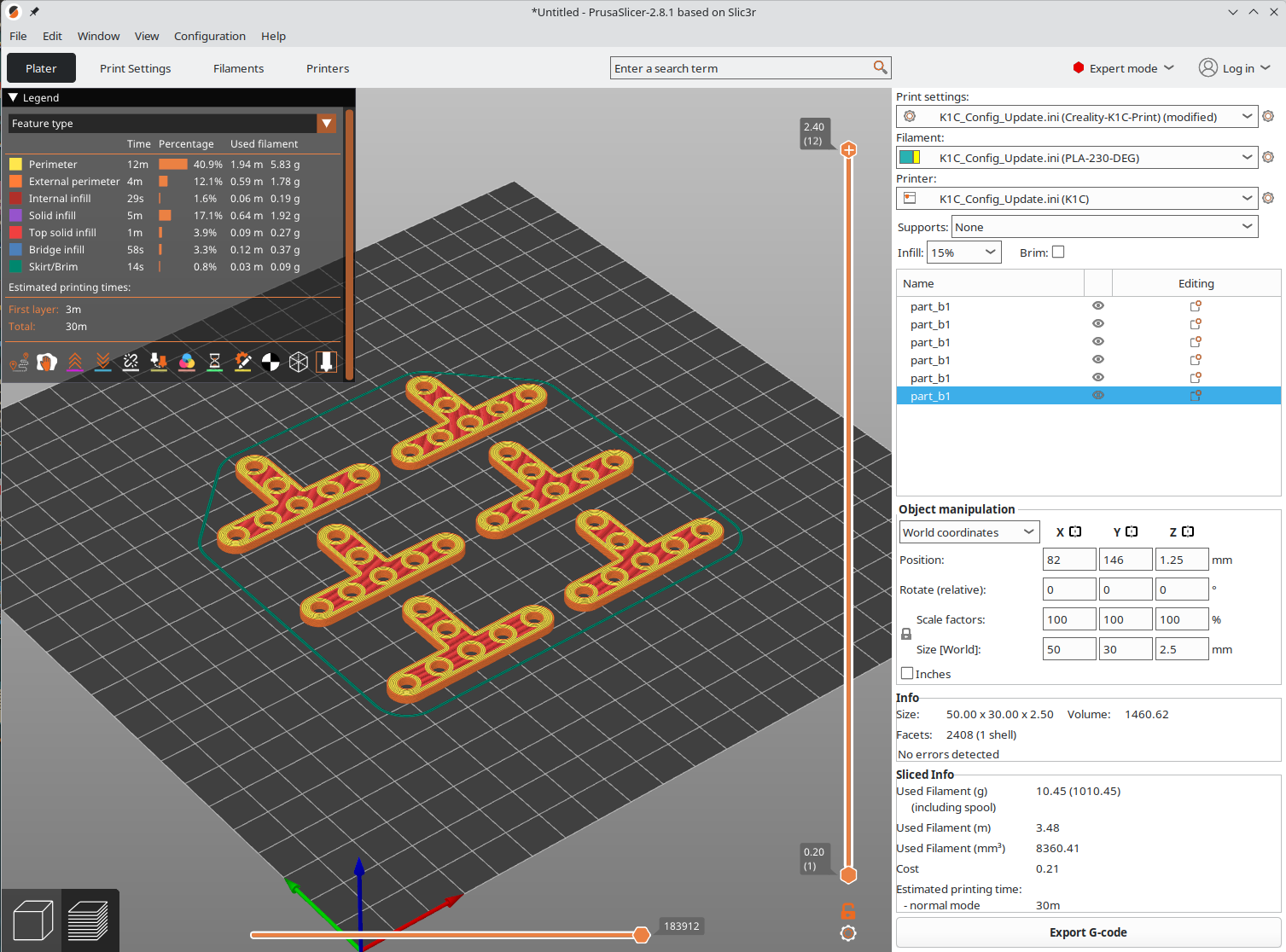

Obr. 27 Generovanie dát pre 3D tlač.
