Základné bloky #

_images/banner.png
_images/image_base.png

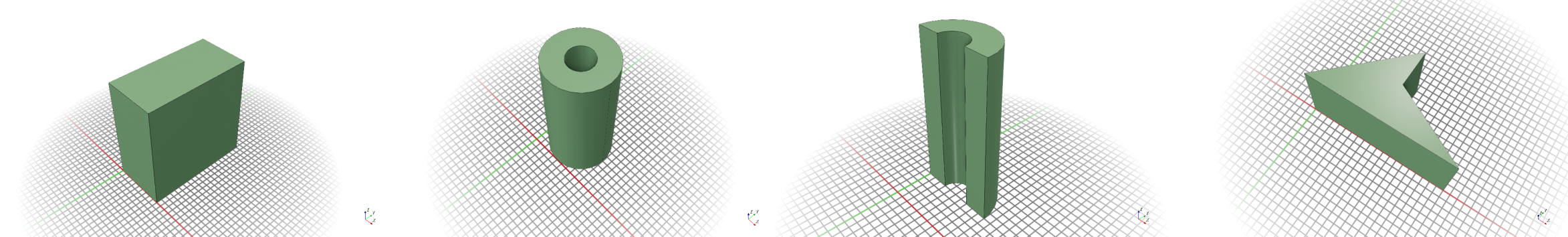

Základnými blokmi stavebnice sú jednoduché tvary ako hranoly, valce, tyče. Používajú ako základ pre konštrukciu zložených dielov alebo ako dištančné prvky. Pomocou logických operácií (zjednotenie, prienik, rozdiel) môžeme z nich vytvátať komplikovanejšie objekty. Neobsahujú montážne otvory, tie je možné doplniť pomocou triedy Hole z knižnice.

Funkcie #

Knižnica základných komponentov s rozmermi zadávanými v BU jednotkách. Parameter center určuje, či komponent bude umiestnený v strede súradnicovej sústavy, čo je výhodné pri konštrukcii osovo symetrických dielov.

BU_Cube([x,y,z], center)                           # kocka / hranol
BU_Cylinder(diameter, height, angle, hole, center) # valec
BU_PolyLine([ [x1,y1], [x2,y2], ...], height)      # mnohouholník, extrudovaný
BU_PolyRot([ [x1,y1], [x2,y2], ...], angle)        # mnohouholník, rotovaný
BU_Cone(diam1, diam2, height, angle, center)       # kužel
BU_Sphere(diameter, angle1, angle2, center)        # gula [ToDo]

Parametre       Default   Popis
--------------------------------------------------------------
x,y,z           1,1,1     rozmery
height          1/4       výška
length          1         dĺžka
diameter        1         priemer
hole            True      radiálny montážny otvor
angle           360       uhol v stupňoch
[xn,yn]                   súradnica bodu
center          True      poloha v strede súradnicovej sústavy

Základné bloky

Funkcie pre tvorbu základných blokov sú založené na zjednodušenom rozhraní k objektom z knižnice CadQuery. V prípade potreby konštrukcie komplikovanejších objektov na základe špeciálnych požiadaviek, napríklad skosené alebo zaoblené hrany, môžeme použiť priamo objekty a metódy knižnice CadQuery.

Značenie dielov #

base_t_p1_p2_p3_ ...                p1 ... pn  počet parametrov
                                               závisí od typu komponentu

t  - typ komponentu                 pn - parameter, v BU jednotkách alebo uhle v stupnoch (ppp)
     B - cube                            01 =    1 BU
     C - cylinder                           ...
     P - polyline                        10 =   10 BU
     R - polyrot                         12 =  1/2 BU
     Q - sphere                          14 =  1/4 BU
     N - cone                            34 =  3/4 BU
     X - user defined                    ...

Príklady použitia #

b1 = BU_Cube([1, 1.5, 2])
b2 = BU_Cylinder(1,2, hole=True, center=False)
b3 = BU_Cylinder(1.5,2, hole=False, center=False, angle=270)
b4 = BU_Cone(0.25, 1.5, 2 )
_images/img_0535a.png

Obr. 30 Jednoduché bloky.#

q = [ [0,0], [1,0], [1,1], [2,1], [2,0], [3,0], [3,2], [0,2], [0,0]]
b1 = BU_PolyLine(q, 1/2)
b2 = BU_PolyRot(q, 90)
_images/img_0535b.png

Obr. 31 Extrudované a rotované bloky.#
