Prototypy obvodov

Prototypy obvodov#

Prevažná časť elektronických obvodov použitých v tejto knihe je založená na dostupných moduloch určených pre platformu Arduino. Ak potrebujeme vytvoriť vlastné zapojenie, môžeme použiť zapojovaciu dosku (bread-board) s prepojovacími vodičmi alebo obvod postaviť na univerzálnej doske.

_images/breadboard.png

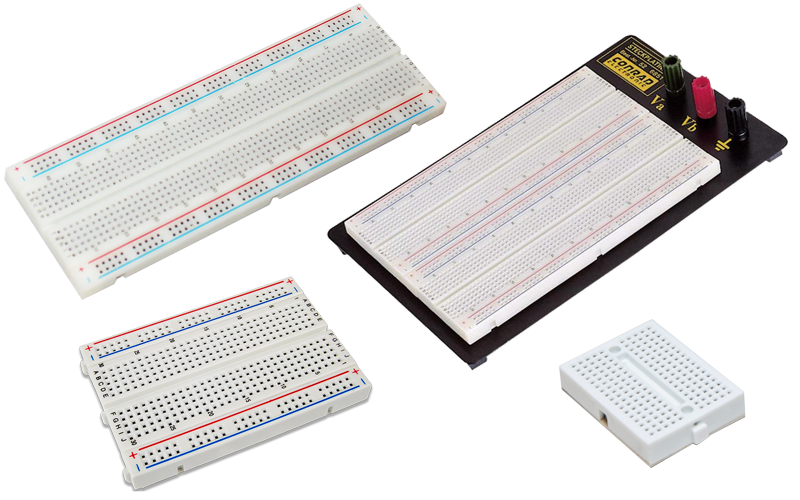

Obr. 66 Prepojovacie dosky rôznych typov.#

_images/prototyp_1.jpg

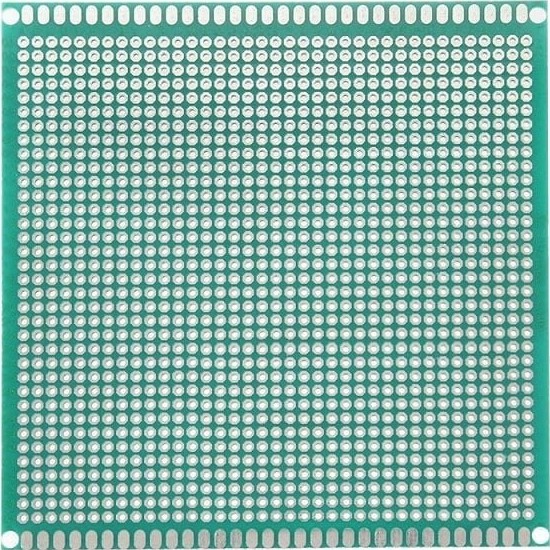

Obr. 67 Univerzálna doska plošných spojov#

Pre platformu Arduino su dostupné univerzálne dosky s prekovenými otvormi, ktoré je možné priamo nasadiť na konektory Arduina.

_images/prototyp_2.jpg

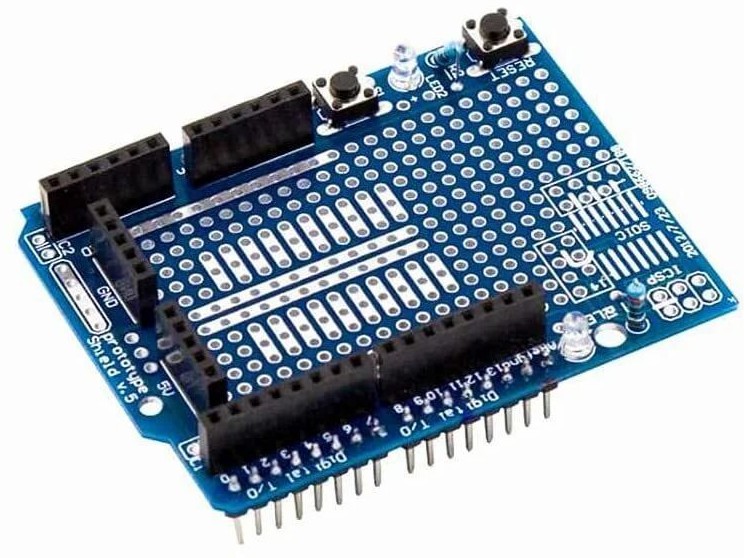

Obr. 68 Prototypová doska pre Arduino osadená konektormi.#

_images/prototyp_3.png

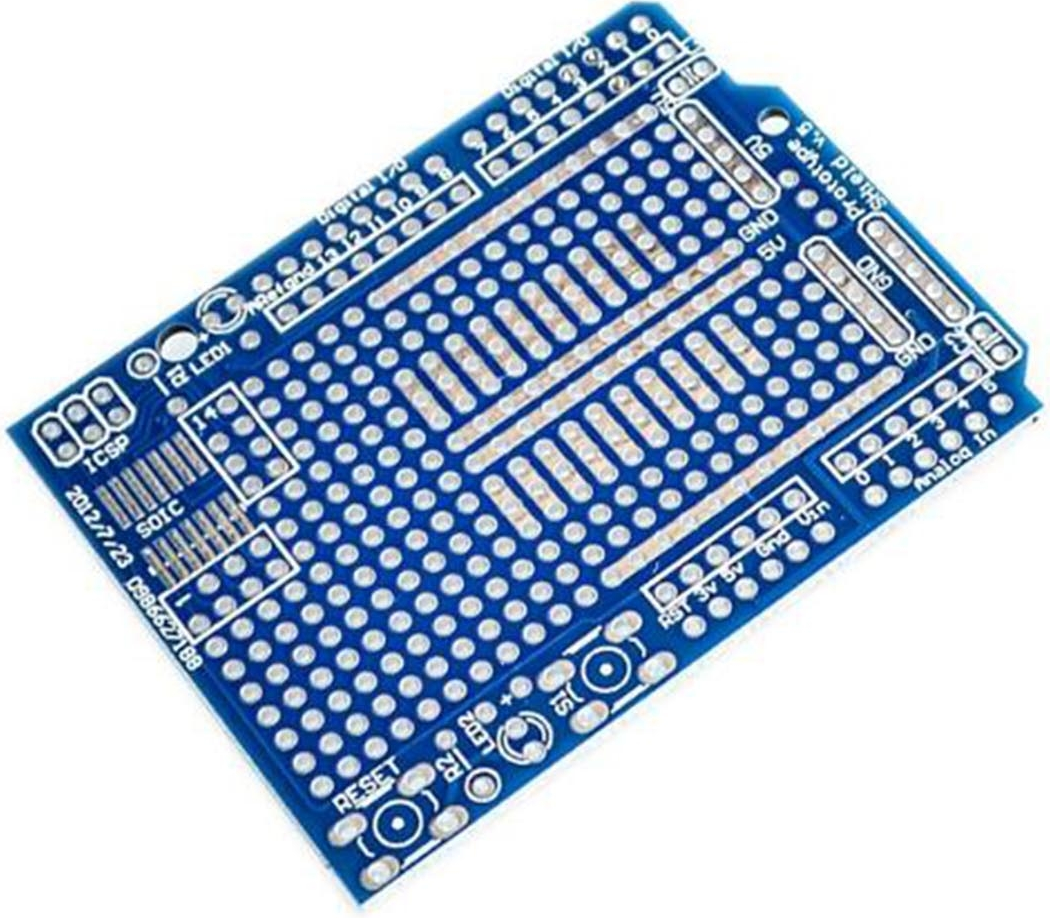

Obr. 69 Prototypová doska pre Arduino bez konektorov.#
