Vlastnosti signálov

V elektronickom obvode pokladáme za signál časovo premenlivé napätie alebo prúd, ktorý prenáša informáciu.

Binárne signály

V ideálnych binárnych signáloch má napätie v každom okamžiku len jednu z dvoch hodnôt, označovaných ako H (High) alebo L (Low). Signál je tvorený postupnosťou impulzov o dĺžke \(t\) s periódou \(T\). Informácia v binárnom signáli môže byť prenášaná variabilným počtom impulzov, zmenou ich šírky alebo periódy. Skupina niekoľkých impulzov môže vytvárať burst.

Obr. 11 Binárny signál.

Harmonické signály

Harmonický signál je reprezentovaný zmenou napätia alebo prúdu podľa vzťahu

\[ y(t) = A \cdot sin(\omega \, t + \phi) \]

Informáciu je možné prenášať v harmonickom signáli zmenou niektorého z jeho parametrov - amplitúdy, frekvencie alebo fázy.

Obr. 12 Harmonický signál.

Stredná hodnota

\[ A_{mean} = \frac{1}{T} \int_0^T y(t) dt \]

Efektívna hodnota

\[ A_{RMS} = \sqrt{ \frac{1}{T} \int_0^T y(t)^2 dt } \]

Modulované signály

Amplitúdová modulácia

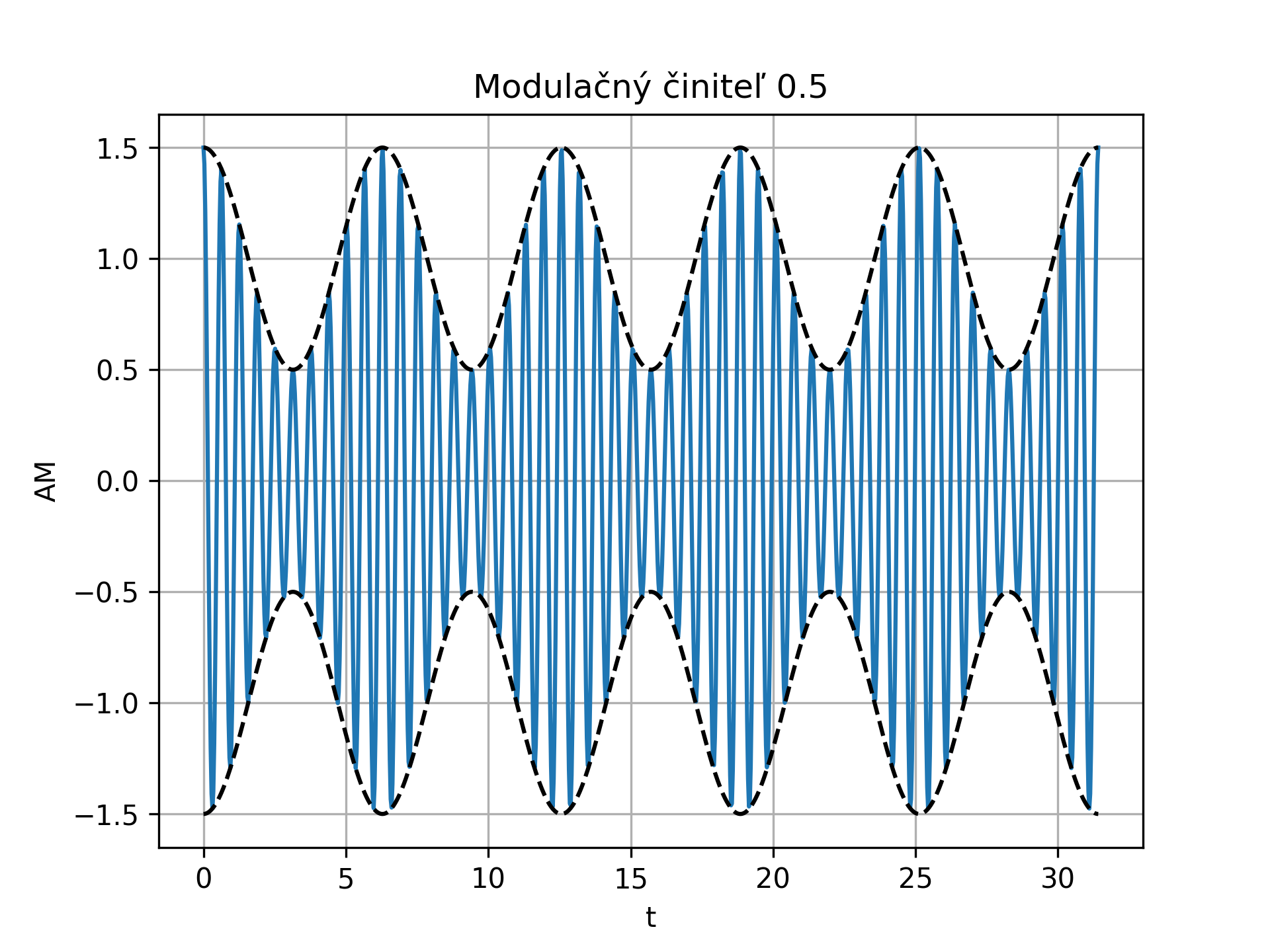

Obr. 13 Amplitúdovo modulovaný signál.
